產(chǎn)品介紹

配套方案：

①環(huán)氧富鋅底漆   ②環(huán)氧云鐵中間漆   ③丙烯酸聚氨酯面漆

涂裝預處理

鋼結構防腐層的質(zhì)量，取決于鋼結構表面的處理，防腐涂料的選用及合理的施工等。

1、在刷涂防腐涂料之前，應清除被涂物表面的焊渣、氧化皮、鐵銹、水跡、油污、塵土等疏松附著(zhù)物，除銹標準為Sa2.5級；

2、當被涂物表面處理好，確認干燥無(wú)污、光滑平整符合刷涂要求時(shí)，應及時(shí)涂刷防腐防銹 底漆，以免二次返銹。為了保證所用的重防腐涂料能發(fā)揮最佳的保護性能，對鋼結構的表面處理是極其重要的，不能有絲毫的疏忽。

工程實(shí)照

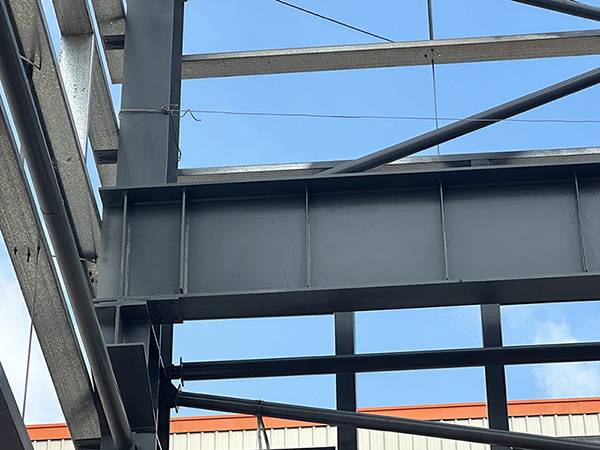

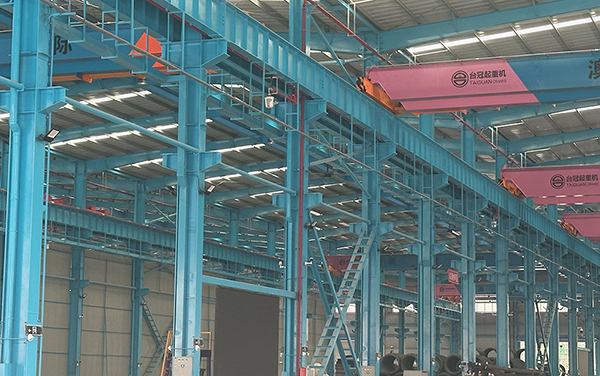

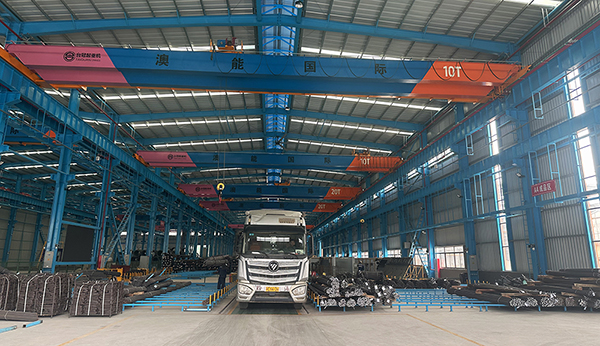

廠(chǎng)房鋼結構按照10-15年的防腐設計要求，使用江門(mén)制漆的防腐漆。

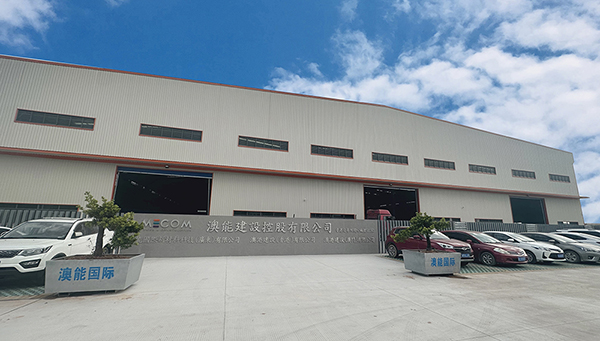

新廠(chǎng)房外墻的廣告標識油漆，使用的是具有耐候性?xún)?yōu)異的丙烯酸聚氨酯面漆。

膨脹防火漆

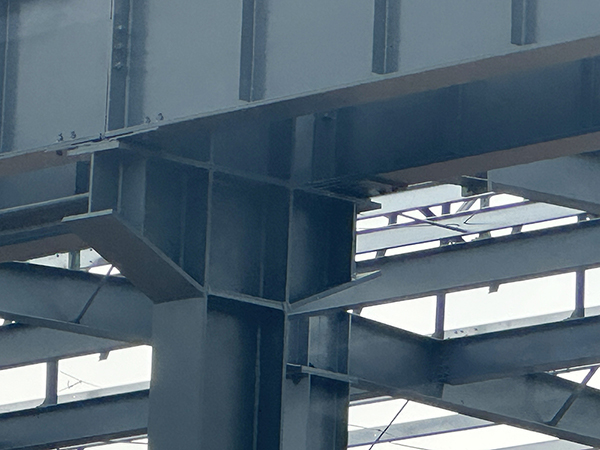

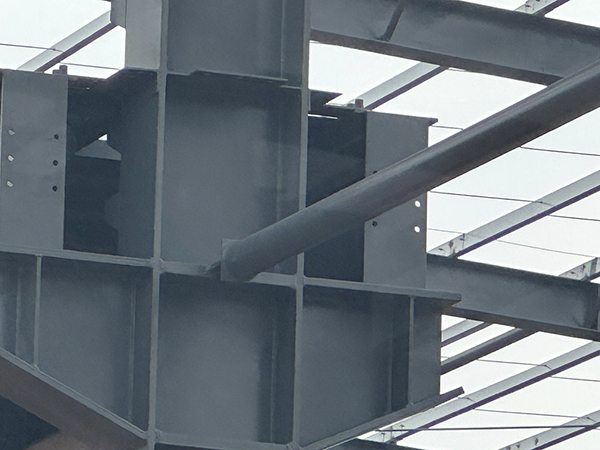

室內部分涂刷膨脹防火漆，產(chǎn)品應符合GB14907-2018標準。

膨脹型鋼結構防火涂料：涂層在高溫時(shí)膨脹發(fā)泡，形成耐火隔熱保

護層的鋼結構防火涂料。

鋼結構防火涂料選用原則

1、室內裸露鋼結構、輕型屋蓋鋼結構及有裝飾要求的鋼結構，當規定其耐火極限在1.5h及以下時(shí)，宜選用薄涂型鋼結構防火涂料。

2、室內隱蔽鋼結構、高層全鋼結構及多層廠(chǎng)房鋼結構，當規定其耐火極限在1.5h以上時(shí)，應選用厚涂型鋼結構防火涂料，非膨脹型防火涂料。

3、露天鋼結構，應選用適合室外用的鋼結構防火涂料。

4、設計耐火極限大于1.50h的構件，不宜選用膨脹型防火涂料；

5、室外、半室外鋼結構采用膨脹型防火涂料時(shí)，應選用符合環(huán)境對其性能要求的產(chǎn)品；

6、非膨脹型防火涂料涂層的厚度不應小于10mm；

7、防火涂料與防腐涂料應相容、匹配。

鋼結構防火涂料保護構造

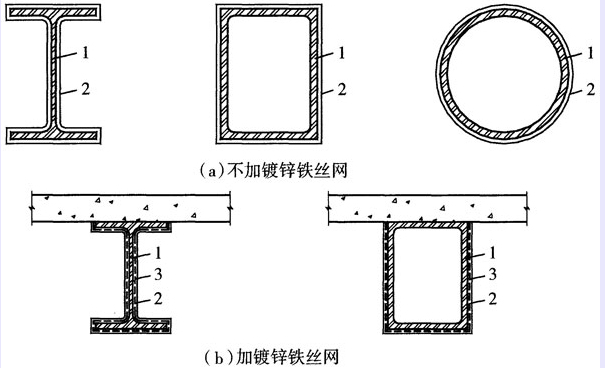

鋼結構采用噴涂非膨脹型防火涂料保護時(shí)，其防火保護構造宜按下圖選用。有下列情況之一時(shí)，宜在涂層內設置與鋼構件相連接的鍍鋅鐵絲網(wǎng)或玻璃纖維布：

1、構件承受沖擊、振動(dòng)荷載；

2、防火涂料的黏結強度不大于0.05MPa；

3、構件的腹板高度大于500mm且涂層厚度不小于30mm；

4、構件的腹板高度大于500mm且涂層長(cháng)期暴露在室外。

防腐漆介紹

防腐漆是用在物體表面可以用來(lái)保護物體內部不受到腐蝕的一類(lèi)油漆。它是工業(yè)建設中比較常用的一類(lèi)油漆，廣泛應用于航空、船舶、化工、輸油管道、鋼結構、橋梁、石油鉆井平臺等領(lǐng)域，深受廣大建筑廠(chǎng)商青睞。

防腐漆種類(lèi)繁多，按照成分一般可以分為：環(huán)氧防腐漆、聚氨酯防腐漆、丙烯酸防腐漆、 無(wú)機防腐漆、過(guò)氯乙烯防腐漆、氯化橡膠防腐漆、高氯化聚乙烯防腐漆；

按照用途可分為：管道用防腐漆、船舶用防腐漆、金屬用防腐漆、家具用防腐漆、汽車(chē)用防腐漆、橡膠用防腐漆；

按照溶劑可分為：水性防腐漆、油性防腐漆；

防腐漆是多種含水硅酸鹽礦物的混合物，主要化學(xué)組是Al2O3和SiO2兩種氧化物。Al2O3主要來(lái)源于黏土礦物，SiO2除來(lái)自黏土礦物外，還來(lái)自于微粒石英。其Al2O3含量和Al2O3/SiO2比值越接近高嶺石礦物的理論值則表明此類(lèi)黏土的純度越高。

能在惡劣的條件下使用，并具有較好的耐久性、耐候性能，能在海洋、地下等惡劣條件下使用10年或15年以上，即使在酸、堿、鹽和溶劑介質(zhì)里，并在一定溫度條件下，也能使用5年以上。
